КАМИНОПЕЧЬ
«КРЕПОСТНАЯ БАШНЯ»
|
|
|
|
|
|
Свое название эта печь получила благодаря внешнему сходству с башней старинной крепости.
Встроенный камин перекрыт полуциркульной аркой, которая по форме напоминает проём въездных крепостных ворот. Над камином имеется полка, ещё больше подчеркивающая это сходство.
В плане печь имеет размеры 5,5x4,5 кирпича (140x115 см). Ширина топки камина — 2,5 кирпича (63 см). Полка над камином — шириной 19 см.
К особенностям печи можно отнести эффективный прогрев во время топки всего объёма её кирпичной кладки, в том числе и боковых стенок камина и его пода. Задняя стенка камина в это время также интенсивно прогревается, так как непосредственно примыкает к основной топочной камере. Благодаря этому хорошо прогретые стенки камина излучают дополнительное тепло в помещение да-
|
же в то время, когда он сам и не топится, что значительно увеличивает общую теплоотдачу печи.
Построена печь по комбинированной конвективной схеме. Нижний её ярус имеет систему прямоточных вертикальных и горизонтальных дымовых каналов, а верхняя часть сделана по колпа-ковой схеме. Такая конструкция позволяет при нормальном режиме топки равномерно прогреть стенки печи практически по всему периметру от самого нижнего до самого верхнего рядов кладки.
Дымовые газы в этом режиме проходят по внутренним каналам следующим образом. Сначала из хайла топки (рис.1 и 2, ряды 11-14-й) они попадают в левый боковой канал нижнего яруса печи и опускаются по нему вниз вплоть до пер-
Б-Б
|
вого ряда. Затем, пройдя по горизонтальному каналу под каминным подом, газы попадают в расположенный справа от топки камина вертикальный канал и поднимаются по нему в верхнюю часть печи. Несмотря на большую ширину боковых каналов (правый канал имеет сечение 13x38 см, а левый — в два с лишним раза больше) кладка в этих местах прогревается достаточно равномерно, так как дымовые газы здесь ещё очень горячие, движутся с большой скоростью и поэтому эффективно отдают свое тепло кирпичным стенкам.
Далее, выйдя из вертикального канала, дымовые газы попадают в колпак верхнего яруса печи и поднимаются к перекрытию. Здесь они отдают тепло кир-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

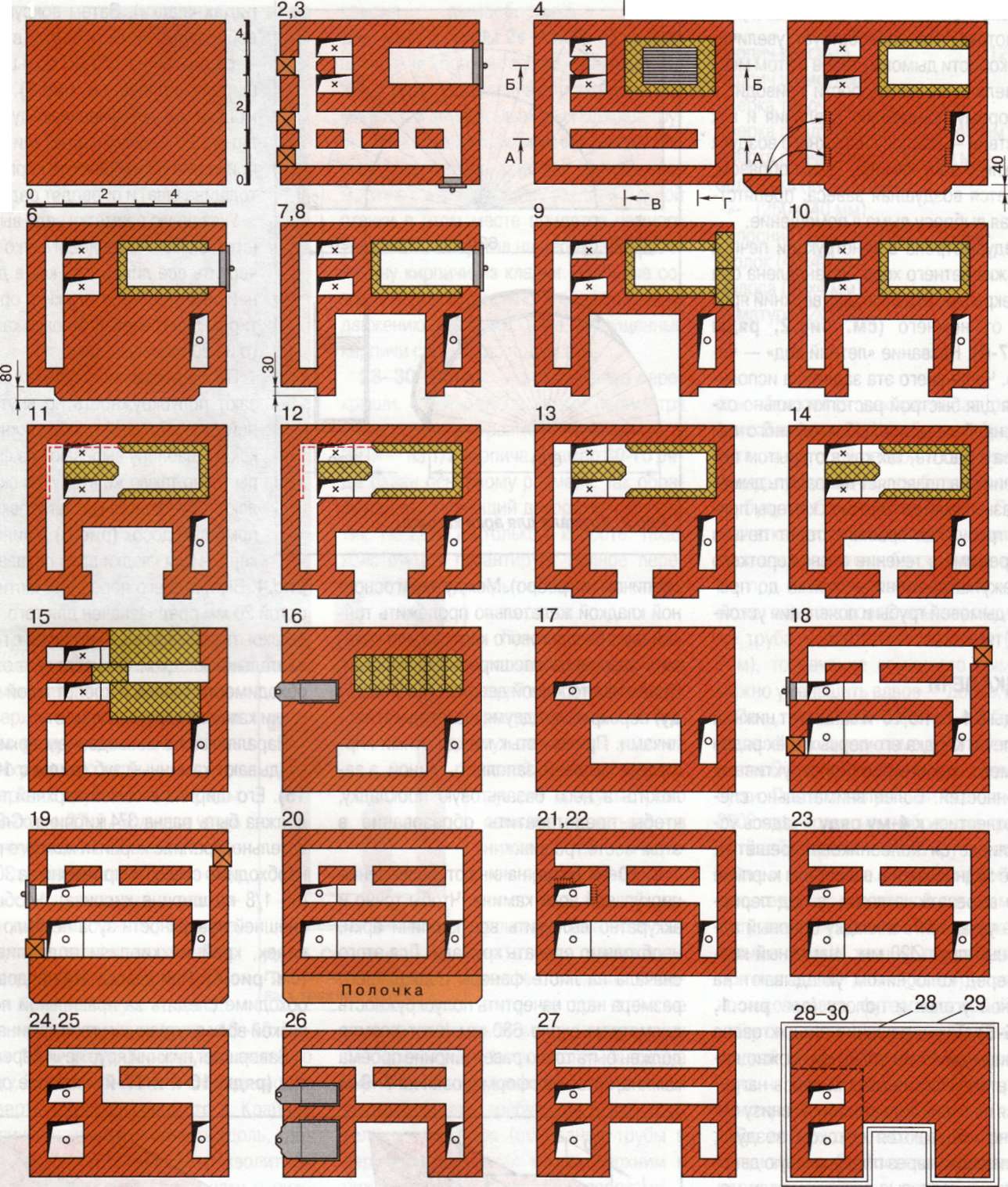

Рис.2. Порядовки.
личным стенкам и, остывая, опускаются мовые газы из верхнего колпака по печ- широкие, почти прямые вертикальные
к подверткам печного канала дымовой ному каналу трубы, который имеет сече- каналы и большой дымовой зуб высотой
трубы (см. рис.2). По высоте подвертки ние 13x25 см. 7 рядов (с 10-го по 16-го), выступаю-
занимаюттри ряда — с 18-го по 20-го, а Из особенностей системы отвода ды- щий вперед от задней стенки на 3/4 кир-
ширина у каждой — 13 см. Выходят ды- мовых газов камина следует отметить пича. Зуб создаёт в верхней части свода
|
|
|
|
|
|
|
|
|
«Советы профессионалов» №Г08 23
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
над топочной камерой небольшое сужение потока, что способствует увеличению скорости дымовых газов в этом месте. Увеличение же скорости приводит к некоторому понижению давления и как следствие — подсосу наружного воздуха в верхнюю зону камина. Таким образом, создается воздушная завеса, препятствующая выбросу дыма в помещение.
Предусмотрена в конструкции печи и задвижка летнего хода. Установлена она в перекрытии, отделяющем верхний ярус печи от нижнего (см. рис.2, ряды 16-17-й). Название «летний ход» — условно. Чаще всего эта задвижка используется для быстрой растопки сильно охлажденной печи после длительного перерыва в работе, так как в открытом положении она позволяет направить дымовые газы из хайла топочной камеры прямо в трубу. Как правило, топят печь в этом режиме в течение очень короткого промежутка времени — только до прогрева дымовой трубы и появления устойчивой тяги.
КЛАДКА ПЕЧИ
Ряды с 1 -го по 15-й занимает нижний ярус печи. Кладка его первых трёх рядов не имеет каких-либо конструктивных особенностей. Более внимательно следует отнестись к 4-му ряду — здесь устанавливается колосниковая решётка. Под её задний край в шамотном кирпиче нужно вырезать четверть, а под передний — установить в кладку опорный арматурный прут 020 мм. Шамотный кирпич перед колосником укладывают на стальной уголок и полосу (см. рис.1, вид Б-Б). Такое решение продиктовано желанием опустить топку как можно ниже. Металлические детали здесь нагреваются не очень сильно, так как снизу постоянно обдуваются потоком воздуха, поступающим через поддувальную дверку. Однако тепловые зазоры между металлическими деталями и кирпичной кладкой предусмотреть всё же нужно.
Формирование топочной камеры печи и пода камина начинают с 5-го ряда, а на 6-м устанавливают топочную дверку. Футеровку топки выполняют шамотным
|
|
|
|
рядах кладки). Затем вокруг первой полуокружности чертят вторую — радиусом на 120 мм больше (на ширину кирпича, см. рис 3). С помощью циркуля внешнюю дугу делят на 20 равных частей шириной примерно 70 мм (высота кирпича + толщина шва) и проводят радиусы.
Указанную разметку надо выполнить как можно точнее и четко прочертить все линии, так как в дальнейшем они будут служить ориентиром для точной установки каждого из 20 кирпичей арки.

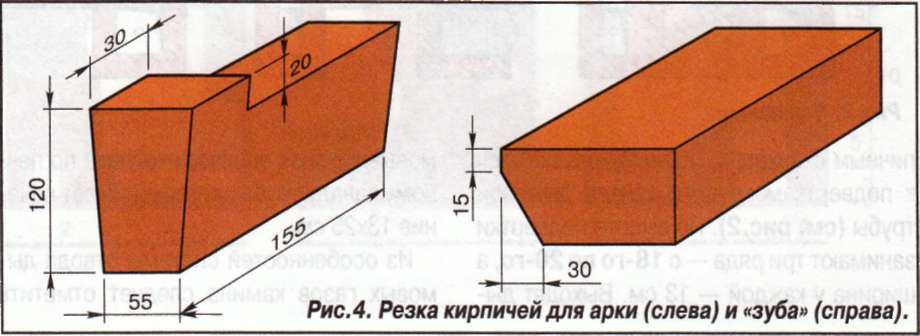

После разметки лобзиком вырезают полуокружность по внутренней дуге. По этой полуокружности как по шаблону вырезают из фанеры точно такую же вторую и скрепляют обе фанерные заготовки с помощью досок (рис.3). Клиновой кирпич для кладки арки показан на рис.4. Выступ в его передней части высотой 20 мм предназначен для того, чтобы скрыть стык арочных кирпичей с горизонтальной кладкой. Он избавляет от необходимости точной и кропотливой подгонки каждого кирпича по месту.
Параллельно с возведением арки выкладывают каминный зуб (ряды с 10 по 15). Его ширина в самой верхней точке должна быть равна 3/4 кирпича. Следовательно, крайние кирпичи каждого ряда необходимо смещать примерно на 30 мм (на 1/8 по ширине кирпича). Чтобы на внешней поверхности зуба не было ступенек, крайние кирпичи подпиливают (см. рис.4). При кладке этих рядов необходимо следить за правильной перевязкой всех внутренних углов камина.
Завершает нижний ярус печи перекрытие (ряды 16-й и 17-й), которое одно-
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис.3. Кружала для арки камина.
|
|
|
|
кирпичом (на ребро). Между ней и основной кладкой желательно проложить тонкий лист базальтового картона или оставить зазоры на расширение футеровки. Проём над топочной дверкой (на 9-м ряду) перекрывают двумя шамотными кирпичами. Причём стык между этими кирпичами лучше не заполнять глиной, а заложить в него базальтовую прокладку, чтобы предотвратить образование в этом месте трещин.
С 10-го ряда начинают возведение циркульной арки камина. Чтобы точно и аккуратно выложить все кирпичи арки, необходимо сделать кружала. Для этого сначала на листе фанеры подходящего размера надо начертить полуокружность диаметром около 630 мм (этот размер должен быть точно равен ширине проёма камина, который сформирован на 7-9-м
|
|
|
|
|
|
|
|
|
|
|
|
24 «Советы профессионалов» №1 '08
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
крытия дымосборника камина (см. рис. 2, ряды 24-й и 25-й) на вершине печи образуются две «башенки». На 26-м ряду устанавливают задвижки каминного и печного дымовых каналов трубы. Так как каминная задвижка имеет ширину чуть меньше ширины перекрываемого ею канала, толщину разделительной стенки в этом месте придется немного увеличить, выпустив на необходимую величину кирпичи из кладки. Чтобы не создавать дополнительного сопротивления движению дымовых газов, выпущенные кирпичи снизу надо подтесать.
28-30-й ряды — это три ряда перекрыши. 28-й ряд по всему периметру шире основного размера печи на 1/4, а 29-й — на 1/2 кирпича. Размер 30-го ряда равен основному размеру. Так образуется выступающий декоративный бортик. Но дело не только в красоте. Такая конструкция гарантирует полное пере-
|
МАТЕРИАЛЫ
Кирпич красный 1200 шт.
Кирпич шамотный 60 шт.
Дверка топочная (250x21 Омм) 1 шт. Дверка поддувальная (250x140 мм) 1 шт. Дверка прочистная (130x140 мм) 2 шт. Задвижка (250x200 мм) 2 шт.
-»- (250x140 мм) 2 шт.
Колосник, решётка (380x250 мм) 1 шт. Уголок (40x40 мм) 35 см
Полоса (50x4 мм) 35 см
Арматура (020 мм) 35 см
|
|
|
|
яке образуется декоративная полочка (рис.5 и фото 2). Чем больше будет высота, на которой печной и каминный дымоходы разделены, тем более независимо будут работать камин и печь. При недостатке места свести вместе дымоходы можно и в теле печи, ближе к перекрыше. Но при таком варианте работа камина может заметно ослаблять тягу печи. Если же труба — достаточно высокая (более 7 м), то сечение каминного дымохода можно уменьшить вдвое — до 25x13 см.
Печь, показанная на фото 1 и 2, была установлена в жилом доме в Калужской области. Основной режим топки — один раз в сутки. После эксплуатации осенью-зимой 2006 года появились небольшие трещины на левой стороне нижнего яруса, напротив хайла и чуть ниже. Появление их может быть связано с перетопкой, так как морозы в эту зиму доходили до -40 °С и ниже. В остальных местах трещин практически нет. При повторении данной конструкции можно посоветовать футеровать левый дальний угол нижнего яруса печи шамотной ле-щадкой ША-6 (230x114x40 мм), как показано на рис.2, ряды 11-12-й красной пунктирной линией.
Во время двухчасовой контрольной топки сухими берёзовыми дровами температура отходящих газов, измеренная термопарой в щели задвижки, не поднималась выше ЗЗО'С. Среднее же её значение составляло около 220°С. Это говорит о неплохой экономичности печи и о том, что образование конденсата в трубе исключено.
А. БАЦУЛИН
|
|
|
|
|
крытие швов при кладке этих рядов.
При правильном использовании печи сажа в ней практически не образуется, но каналы могут засоряться уносной золой. Поэтому в конструкции предусмотрено семь чисток: четыре — в нижнем и три — в верхнем ярус. В зависимости от того, с какой стороны удобнее обслуживать печь, расположение чисток можно изменить, но при этом не
|
|
|
|
временно является дном колпака верхнего яруса. Здесь же (на 16-м ряду) устанавливают задвижку летнего хода.
Верхний ярус занимают ряды с 18-го по 27-й. Большая часть его внутреннего объёма отведена под колпак, а остальная — под дымосборник камина и отводя
|
|
|
|
щие дымовые каналы, которые,
|
|
|
|
по сути, являются уже основанием (началом) дымовой трубы.
|
Рис.5. Сведение печного и каминного дымовых каналов трубы.
|
|
|
|
Как и в нижнем ярусе здесь сделано несколько чисток (ряды 18-19-й).
На 19-м ряду формируют каминную полку. Её кирпичи выдают вперед на одну четверть, как видно на фото 1. Крайние кирпичи полки надо отпилить вдоль, сделав их шириной 100 мм. Это позволит получить декоративную перевязку с нижним рядом. Желательно спилить у этих кирпичей и внешние уголки. Со срезанными уголками полочка будет выглядеть более аккуратной и изящной.
Выше 19-го ряда печь сужается и имеет в ширину уже 4 кирпича, а после пере-
|
|
|
|
|
должно оставаться мест, недоступных для прочистки. Часть чисток заложена кирпичом без перевязки с основной кладкой. Места, требующие более тщательного надзора (основание трубы и вертикальный канал между верхним и нижним ярусами), снабжены дверками.
Труба в данной конструкции печи — двухканальная. Собственно печной дымоход имеет сечение 25x13 см, а каминный — 25x25 см. На мансардном этаже оба канала трубы сведены в общий сечением 25x25 см. При этом на трубном сто-
|
|
|
|
|
|
|
|
|
