Русские бани с кирпичной печью 60-70°С

Начало стр. 1    Конец стр. 2
    Собрав материал, члены Гильдии печников намерены проводить экскурсии для всех желающих.
  Уклон экскурсий, естественно, будет в техническую и оздоровительную сторону.
Архитектурные прелести описаны во многих изданиях, а вот технические особенности парилок и печей, а также проблемы действия тепла на человека - это наша тема.
Лестница
Картины
Ф.1.
Картины над лестнице 1-го муж. разряда (2-й эт)
В
Ф.2.
В зале отдыха 1МР (2-й эт)

1-й Мужской Разряд  на ремонте

В парилке пыльные лавки
.Самая большая парилка - и пар мягче

Ф.3.

Обсуждение возможности проведения соревнований-парения.

Здесь объём парилки примерно такой же, как в бане по-чёрному в Финляндии, где проводился 2-й Чемпионат.

В парилке смотрим интерьер
."А здесь посадим зрителей",-говорит Василий

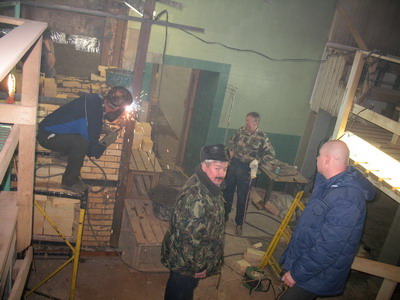

Сварка - делаем печь для бани
Монтаж новой печи в 1МР

Ф.4.

Тостые стены печи и около 10 тонн чугуна позволяют аккумулировать много тепла.
Но и разогревать такую печь от холодного состояния приходится несколько дней.

Сварка - делаем печь для бани
Печник Евгений кладёт печь

Самая большая парилка - 1МР, около 360 куб.м, расположена на 2-м эт. На этом же этаже располагаются Высш. разряды - муж. и жен.
Самая маленькая парилка - 1-й жен. разряд, самый мягкий режим и пар.
Все парилки и печи разные, каждая может иметь свой микроклимат в некотором интервале.
Печники кладут печь
Печники Александр и Евгений кладут банную печь
Печники кладут печь
Ф.5. В этой банной печи около 5-6 тыс. кирпичей (2.5х2м) и загрузка 12-14 тонн чугуна. В нижней части печи около топки толщина стен - 2 кирпича (50 см), в верхней половине печи толщина стен - 1.5 кирпича (38см). Верхняя часть свода будет иметь толщину 1/2+1/2+1/4 кирпича.
В нижней части печи виден проём для аварийного клапан, на случай, если газ соберётся по какой-либо причине и взорвётся.
Тогда из этого проёма выпадет ававрийный клапан.
Кружало для кладки свода печи Внутри паровой камеры
Печь в парной
Гл. инженер С.П. и печник А.Д.
Ф.6. Внутри паровой камеры: кружало для свода и подпорки для кружало.
Смотрим в паровую камеру
Ф.7. Внутри паровой камеры
Рамка для окна паровой камеры банной печи
Ф.8. Рамка дверки для поддачи пар
Дверка паровой камеры для банной печи
Ф.9. Дверка для поддачи пара
Александр Окно для аварийного клапана банной печи
Ф.10. Проём для предохранительного клапана
Печники Александр и Евгений кладут банную печь
Ф.11. Печник Александр Дементьевич Леонов - строит печи, обслуживает их и всё о них знает.
Мастика Гарант+ на свод
Ф.12, а. Свод выполнен с перевязкой
Кладка шамотного кирпича
Ф.12,б. Швы кладки
Свод на кружале
Ф.12,в.. Свод на кружале
Свод-арка над топкой в банной печи

Ф.13. Слева - арки в топочном пространстве,
в глубине виден щиток для газовых горелок.
Арки промазаны тёмной мастикой  - Гарант+. Они должны хорошо высохнуть (звенеть при ударе молотком), иначе просядут и разрушатся под нагрузкой чугуна.
Арки сделаны "в 2 по полкирпича".
Другой способ см. здесь

Устройство горелок может быть разным - см. например, здесь.

Справа - кружало для этих арок.

Кружало для свода  банной печи

Печь в бане Схема печи для бани в исполнении Леонова А.
Ф.14, а. Слева - вид сбоку на разрез печи.
Жёлтым цветом показана кладка кирпича - нижняя часть "в 2 кирпича", верхняя - "в 1.5 кирпича".
Ккоричневым - арки  ("2 по полкирпича") и свод ("2 по полкирпича").
Сиреневый цвет - укладка чугунных чушек, 12 т.
Схема печи для бани вид сверху
Ф.14, б. Вид сверху на сечение печи.
Красным показано пламя горелок.
Печь  потеет. Я наблюдал, как «потеет» эта печь при первом нагреве. Высота печи около 3-х метров . Выложив её на один метр, печники включили тепловентилятор и направил струю горячего воздуха внутрь печи, чтобы просушивать её. Кладка  печи продолжалась ещё около 10 дней, тепловентилятор почти непрерывно работал, внешне печь выглядела сухой. По-видимому, влага из кладки печи незаметно выцеживалась, как в примере с керамическим кувшином (иначе, зачем нам было включать тепловентилятор?). В раствор ушло около тонны воды, кирпичи тоже мочили перед кладкой, их потребовалось около 6 тыс. шт. По завершению кладки вентилятор проработал ещё 5 дней. После этого Александр разрешил  прогревать печь газовой горелкой (одной из трёх) в режиме – «полчаса греем, два часа перерыв». Неожиданно часов через 10  печь «вспотела и заплакала» – по наружным стенкам, которые, казалось,  были абсолютно, сухие выступили капли и вскоре потекли струйки «пота». Тонна воды, заключённая в порах кирпичей пришла в движение, и появилось «заметное потение». Оказывается это обычное явление при просушке больших печей и при начальном прогреве.
(см. примеры потения)


Вход в дымоход
Утеплитель между стеной парилки и печью

Ф.15. "Пирог" теплоизоляции между печью и стеной

Печь в парилке
Ф.16. Печь, сложенная Леоновым Александром, работает 24 года.

Александр печник
Ф.17, а  А. Д. Леонов.
Рассказывает Александр , 65 лет:

    В 1986 г. построил печь в 1-м жен. разряде - стоит печь 24 года, отлично работает. Самый хороший пар из всех парилок (мягкий). Раньше печи топили дровами (до 1960-х годов, пока не перешли на газ) - дым уходил в высокую трубу, которую видно в середине двора. Сегодня у всех пяти печей свои трубы. А высокая труба обслуживает котельню. русскую печь и вентиляцию.
    С Евгением работаем вместе около 10 лет, построили более 100 печей. Например, в Соколовских банях в Юрмале, в Киеве, в испании. Испенец-заказчик очень доволен - лучшая парилка на всём средиземноморье. Дал каждому премию по 100 евро.
    Раньше в советсткое время работал архитектором-реставратором в институте СпецПроектРеставрация, архитектурнореставрационная мастерская - АРМ-5. Был гл. архитектором экспозиции "Бородино" с 1972 по 2004г. Заказчик Министерство культуры, денег нет. А печи  - это было хобби.
    Теперь наоборот.
Основная профессия - печник. а реставрация - хобби.
Евгений печник кладёт банную печь
Ф.17, б Евг. Соловьёв.
Леонов: "Сердце обливается кровью, когда вижу и слышу, как со всех сил хлопают тяжёлой чугунной дверкой по моей печи, при поддаче пара.
Кладка трескается и разрушается. Предлагаю ставить лёгкие теплоизолированные дверки. Заказчики неохотно идут на это"

Дымоход печи вДымоход - вид снизу внутри.
Растворный узел и станок для резки кирпича в
Ф.18. Глина в вёдрах, станок для резки кирпича на рабочей площадке.
Чугунные чушки для печи
. Чугун (30% хрома) разгрузили далеко от печи. Чушки до 200 кг.
Зато около охраны.

Внешний вид.

Ресторан Сандуны вход с Звонарного пер


2-х этажное здание парилок
всех пяти разрядов.

Ф.19,а
Вход в ресторан
от Звонарного пер.

Ф.19,б.
Вид
от Звонарного пер.
Здание
номерных
8 разрядов

Сандуны со стороны Звонарного пер
Ф.19, в  От Рождественки до Неглинной идёт крутой спуск.

Ресторан Сандуны
Ф.19
Вход  в ресторан (в подвале)
между Звонарным
и Сандуновским пер.



Ф.20.
Спутник-фото

Спутник-фото Сандуны
1
Ф.21.   Вид со стороны Санд. пер.
Здание общественных парилок
(в отличие от номерных разрядов).
Сандуны - красное здание
Ф.22.

Сандуны - здание красного кирпича
 Ф.23.. Сандуновский пер. Крутой спуск к Неглинной ул., вдоль которой когда-то текла река Неглинка. Сегодня она упрятана в подземную трубу.

На 1-м эт.  - 1-й женский и 2-й высш. муж. разряды (на время ремонта в 1-м жен. разряде работает 1-й муж. р.).
На 2-м эт.: 1-й муж. р. (на ремонте) и Высшие разряды - жен. и муж.
В 2003-2007 годах А. Леонова приглашали консультировать и строить печи
на остров Анзер (Соловки) - Владимирский скит.

..Соловецкие острова (Соловки) — архипелаг в Белом море на входе в Онежскую губу. Площадь — 347 км?. Это крупнейший архипелаг беломорского бассейна. Соловецкие острова состоят из шести крупных островов:
  • Соловецкий (или Большой Соловецкий) остров — 246 км
  • Анзерский остров, или Анзер — 47 км
  • Большая Муксалма — 17 км?
  • Малая Муксалма — 0,57 км?
  • Большой Заяцкий остров — 1,25 км
  • Малый Заяцкий остров — 1,02 км

В архипелаг входит также более 100 малых островков.

Соловецкие острова
Ф.24.

Местные архангельские мужики с огромными бородами умели строить лишь небольшие отопительные печи. А надо было построить для монастыря огромные отопительные печи - топили их трёхметровыми брёвнами. Вместо колосников устраивали под с отверстиями.

Половину построенных печей местными умельцами пришлось разобрать. Два человека всё-таки освоили кладку больших печей, за что премного благодарны А. Леонову.

Соловки
   Соловецкий архипелаг, а также пятикилометровая акватория Белого моря включены в состав особо охраняемой территории — Федерального государственного учреждения «Соловецкий государственный историко-архитектурный и природный музей-заповедник».

На Большом Соловецком острове находится зона строгой заповедности. Посещение этой зоны запрещено В Хотьковском монастыре большая Русская печь с лежанками нижнего расположения.

Начало стр. 1    Конец стр. 2
Репортаж - Владимира  Ляхова.   13 фев 2010
