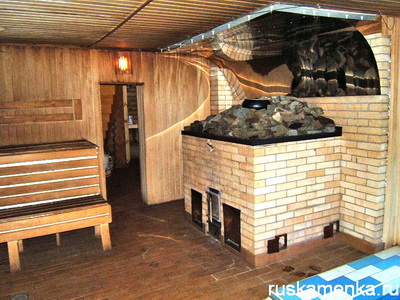

Объект "У". Печь и парная.

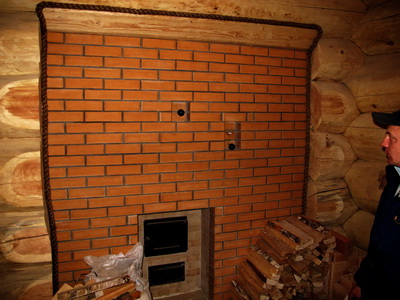

2. Вид на печь со стороны топочной. Дрова сухие (влажность - 12% - около года дрова находились в сухом помещении),
видны дверки топливника и поддувала.

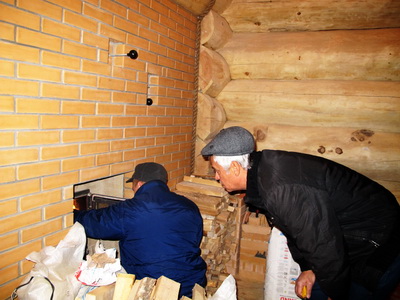

В. Терехов подкладывает дрова, Владимир Беркович наблюдает и перенимает опыт.
Из трёх ручек шиберов уцелели только две - одна свинчена любителем чужого.

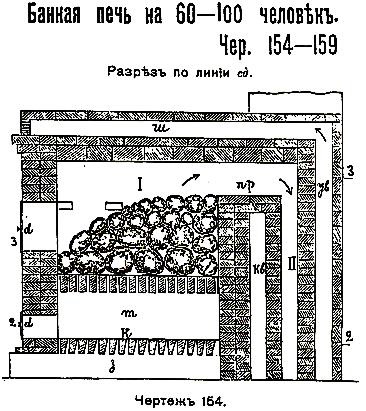

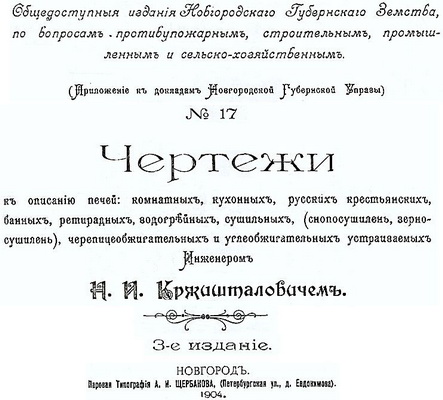

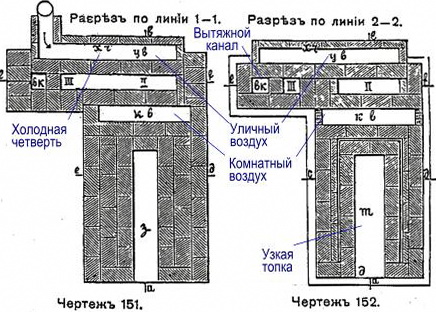

Рис. 3А. Эти чертежи 1904 г. инженера Кржишталовича взяты за основу создания банной печи.
Конструкция доработана и адаптированна к современным условиям, материалам и специфике использования банной печи.
Обозначения: КВ - комнатный воздух, УВ- уличный воздух, ВК- вытяжной канал, ХЧ- холодная четверть .

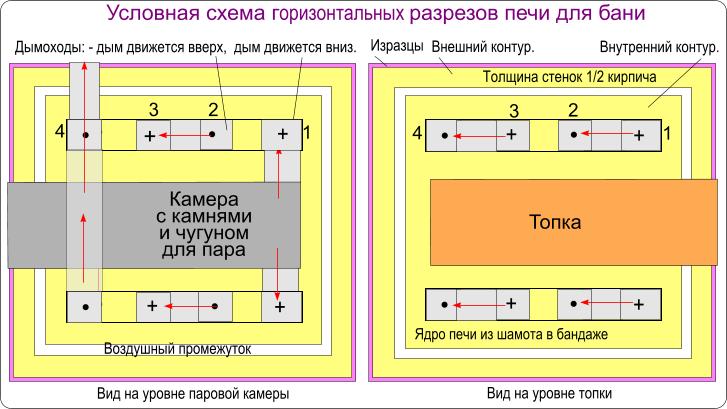

Рис. 3 Б. Банная печь Кржишталовича, вид сверху на разрезы

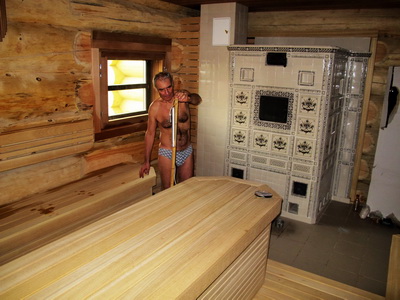

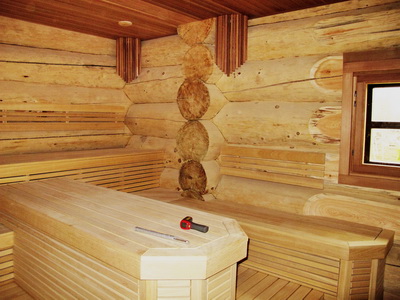

4. Парная выполнена в срубе (алтайский кедр), запах приятный, объём около 38 куб.м., пол с подогревом.
Трап для слива воды есть, но кранов с холодной и горячей водой нет, за водой надо ходить далеко.
Вода в парной нужна для запаривания веников, для обливания в процессе парения,
для уборки парной (промыть водой из шланга полки и пол) - без шланга с водой это неудобно.

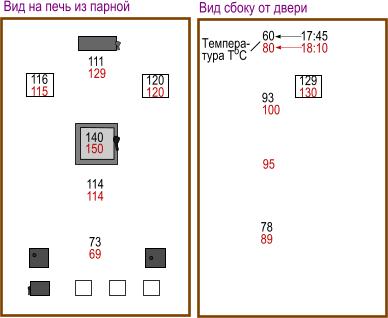

Распределение температур
по поверхности печи
Показаны температуры
в два момента времени
- 17:45 (чёрным) и 18:10 (красным)
1.20 окт 2011. Затопили с вечера 18:20-21:00 - 3 закладки дров в течение 3-х часов.
На ночь закрыли задвижки (шиберы 1,2,3).
2. 21 окт 2011. На след. день в 10:30 затопили, подкладывали каждый час по охапке дров. Закончили топить в 15:20.
Камни светятся - 700-750С.
После плескания водой для выдувания пепла - камни 510С (при закрытии дверки и выдержки по времени, камни могут нагреться от нижних камней и чугуна).
|
 |

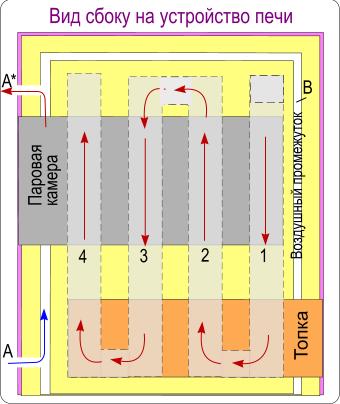

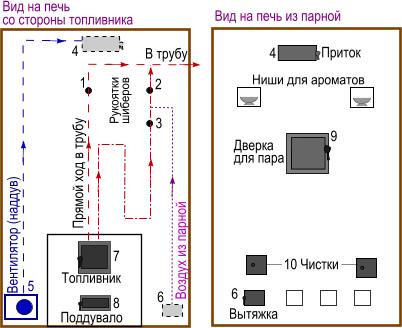

Во время горения дров дым из паровой камеры уходит в хайло и попадает в вертикальный канал 1.
По нему
дым идёт вниз, переходит во 2-й канал и идёт вверх.
Потом по 3-му каналу - вниз и по 4-му - вверх. После чего продукты сгорания уходит в
дымовую трубу.
Особенность установки печи в парной такова, что все 4 стены печи находятся в парной
и поэтому всё тепло от печи идёт на прогрев парной.
Благодаря дымооборотам, тепло от печи эффективнее передаётся в парную,
и дымовые газы уходят в трубу менее горячие, чем у печей с прямоточной схемой.
Воздушный промежуток между ядром печи и внешним контуром используется для нагрева воздуха как калорифер А-А*.
|
5. Заряд чугуна и камней для получения пара.
 А  Б  В
 Г
5. Сначала печь затопили с вечера - 3 закладки дров в течение 3-х часов.
Дождались, чтобы всё прогорело, и угли перестали выделять СО
(исчезли синие язычки пламени).
На ночь закрыли задвижки (шиберы 1,2,3) и оставили до следующего дня, чтобы тепло камеры сгорания (топливника) прогрело стенки печи.
Утром следующего дня камни в паровой камере выглядели,
как на рис. 5А - со слоем плотной чёрной сажи. Стенки были тёплые. |
Начали топить печь (рис. 5Б) - через 3 часа сажа на камнях стала выгорать (рис. 5В) - см. красивые мерцающие очаги на чёрном фоне камней.
Ещё через 1-2 часа сажа выгорела почти вся с камней (рис. 5Г), но пепел остался (серая пудра).
Если топить непрерывно, то элементы печи потрескаются. |

6. Топить прекратили (через 5 часов), дождались, чтобы прогорели угли, кочергой выгребли золу (объёмом 3-4 литра) в ведро.

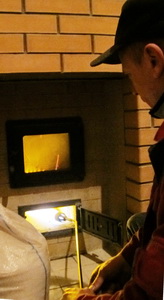

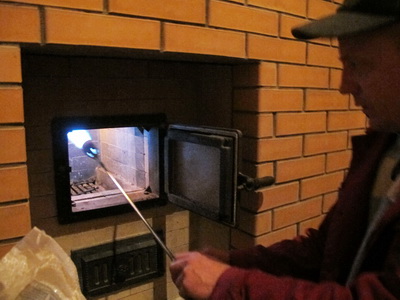

Потом Володя подключил горелку к баллону с газом, зажёг её и продул мощной струёй пламени (ревёт как самолёт!) топливник и поддувало
(при открытом шибере прямого хода), чтобы удалить остатки пепла в трубу.
(здесь бы я использовал заслонку А - см. рис.12 - ИМХО)
 А  Б  В
7. Такую же продувку раскалённым газом выполнил для камней в паровой камере (рис. В).
(на рис. А - выгорание сажи - характерные очаги)
В результате сажа выгорела во всех уголках и щелях и сдулась в дымоход.
Камни стали чистыми.
Иногда парильщики жалуются, что "песок на зубах хрустит" после поддачи пара.
После такой продувки раскалённой струёй
- это исключено.
Кроме тог, по мнению Ермолаева и Терехова, применение такой горелки позволяет подогреть на следующий день ещё не совсем остывшие камни.
(причём можно греть как со стороны паровой камеры, так и обычным образом - через камеру сгорания) |
 Г  Д
Рис. 7 - Г, Д |

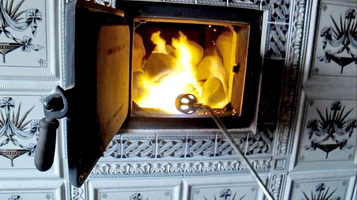

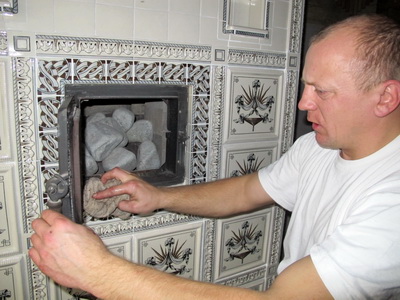

8. Более того, Володя аккуратно протёр влажной тряпкой раскалённую рамку и дверку паровой камеры.
Все дверки и шиберы закрыли и оставили печь настаиваться на 1 час
(печники это называют - скутыванием). В парной Т=40С.
За это время тепло изнутри печи медленно идёт сквозь стенки в парную и температура достигла 50С.
Два проворных и трудолюбивых узбека очистили парную от пыли промышленным пылесосом и протёрли всё влажной тряпкой. |
 |

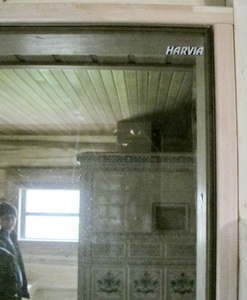

9. Следуя моде, установили стеклянную дверь
Харвия, которую принято ставить в суховоздушные сауны.
Достоинство - такую дверь не "поведёт" от влаги.
Недостатки:
а - Из-за большой высоты двери пар будет быстро уходить, если кто-то во время парения захочет войти или выйти;
б -Стекло довольно теплопроводно и тепло уходит из парной;
в - Люди часто натыкаются на стеклянную дверь, думая, что она открыта.
Я сам выходя из парной (в другом месте!) сильно ударился лицом.
Чтобы нейтрализовать недостатки стеклянной двери достаточно повесить шторы внутри парной около двери (см. рис.11 ниже). |
А лучше вообще использовать дверь из термомодифицированной древесины с небольшим окошком посередине.
Высота двери - как можно ниже.
При поддаче пара температура повысилась до 53-57С, а влажность достигала 80-90%. Потом, через 5-7 мин. пар "оседал", впитывался в брёвна или "уходил" ("баня слабо держала пар").
Судя по этим признакам, а также по тому, что из паровой дверки била мощная струя горячего воздуха, когда открывали дверку топки, можно сделать вывод, что потолок негерметичен (см. рис.10 ниже). |
10. Вентиляция и циркуляция в парной
Циркуляция - это движение воздуха по кругу только внутри парной.
Вентиляция (сквозняк) - это такое движение воздуха, при котором он входит и выходит из парной (круг замыкается вне парной).
 |

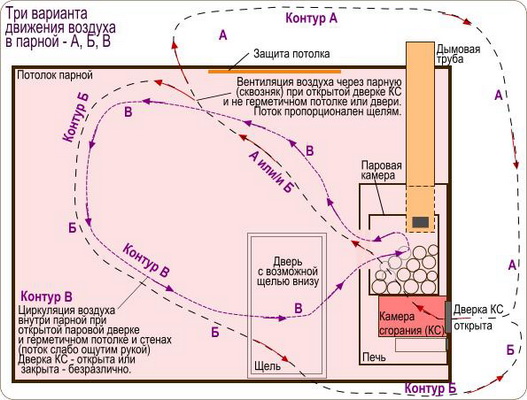

10. Варианты вентиляции и циркуляции.
В. Терехов продемонстрировал такое явление -
при открытии топочной и паровой дверок из последней бьёт мощная струя горячего воздуха в парную (руку обжигает),
которая может быстро прогреть парную.
(Но надо следить за тем, чтобы не перегрелся потолок до пожароопасного состояния!
Желательно выполнить защиту потолка над паровой дверкой.)
Я же сделал вывод о том, что парная негерметична, поскольку если втекает струя воздуха (естественной конвекцией),
то должна и вытекать с таким же расходом. Вытекать воздух может через неплотности потолка и сруба, а также в щель под дверью
(см. на рис. 10 - контуры А и Б).
На рис.10 нарисованы замкнутые линии контуров А и Б,
а также циркуляции внутри парной - контур В.
Циркуляция В - это слабый поток,
зато тепло не покидает парную.
А с мощной струёй вентиляции по контурам А и/или Б тепло покидает парную, хотя по пути струя горячего воздуха нагревает её (но камни сильно охлаждаются).
Лучше использовать циркуляцию в течение 30-50 мин (ИМХО). |

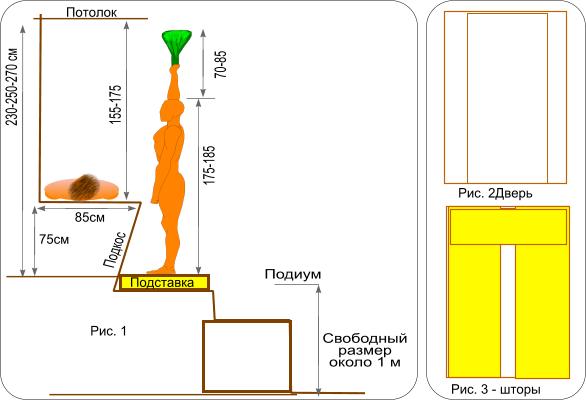

11. Высота потолка и полков для семейной парной.
Стеклянная дверь.
11. Высота потолка и полков для семейной парной. Шторы для стеклянной двери, чтобы тепло не уходило из парной.

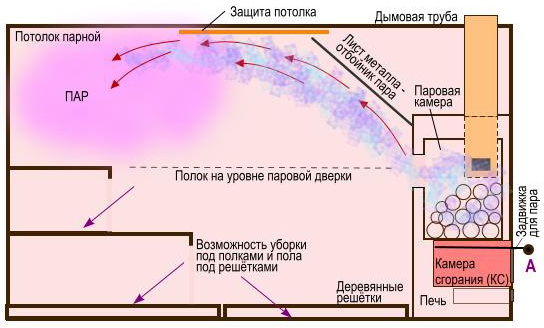

12. Управление паром. Уборка парной.
Измерение влажности и температуры в парной.
 |
13. Известно, что электроника отказывает
при температуре более 50-60С.
Также известно, что сувенирные гигрометры с биметаллической пружиной показываю "Бог знает что".
Подробнее см. в справочнике ГОРНИЛО
Хорошие гигрометры с волосом в качестве чувствительного элемента тоже не предназначены для температур в парной
(их используют в метеорологии).

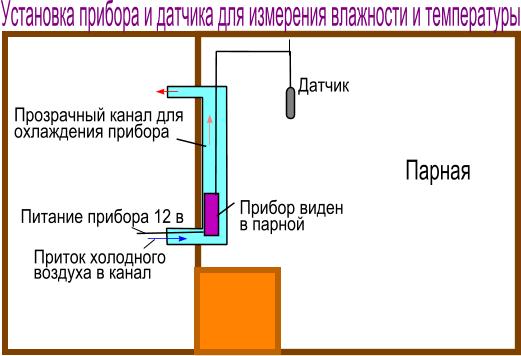

Остётся электроника, причём не любая, а специальная, разработанная для условий в парной, которые похожи на условия в шкафу, в котором варят-парят сосиски.
Сам прибор должен быть при температуре не более 40-50С, поэтому его надо поместить в продуваемый футляр.
А датчик должен работать в среде до 100С и регистрация должна быть достоверной при таких параметрах.
Был долгий поиск, пробы и ошибки - в результате сейчас применяется прибор ДВТ-03, по схеме указанной на рис. 13. |
14. Обустройство парной для Русской бани.
Над проектом и ТЗ работают: любитель бани, мастер-парильщик, печник, плотник-столяр, сантехник, электрик, строитель.
1. Печь – кирпичная или металлическая (со щитком или без него). Фундамент под печь.
2. Дымоход (кирпичный, металлический, вермикулитовый. керамический). Насадной или коренной. Подключение печи к дымоходу.
3. Пол – деревянный, керамический с подогревом или без него, слив воды (трап).
4. Потолок – с защитой от горячей струи воздуха или без, отбойник для пара, герметизация.
5. Стены – брёвна сруба или каркасные с утеплением и пароизоляией, герметизация.
6. Мебель – полки, лежаки (отверстие для лица), решётки на пол – подъёмные, разборные (для уборки парной).
7. Электрика – подсветка – 12-24в.
8. Форточка – стеклопакет, шторка.
9. Дверь деревянная с окошком, невысокая (до 1.9м), деревянные ручки, открывать наружу, защёлка.
10.Краны с горячей и холодной водой (столик под шайки), душ и шланг с горячей водой для уборки парной.
11.Вентиляция – проветривание, просушивание, воздух для дыхания (баллон О2, разводка трубок).
12.Шайки прямоугольно-широкие для запарки веников, ковш, подголовники.
13.Противопожарные меры - защита, пропитка древесины, датчики, сухотруб, отступки (обеспечение герметичности).
14.Приборы для измерения температуры и влажности. |
23 окт 2011. Ляхов В. Н. - Объект "У"
|
•
.
